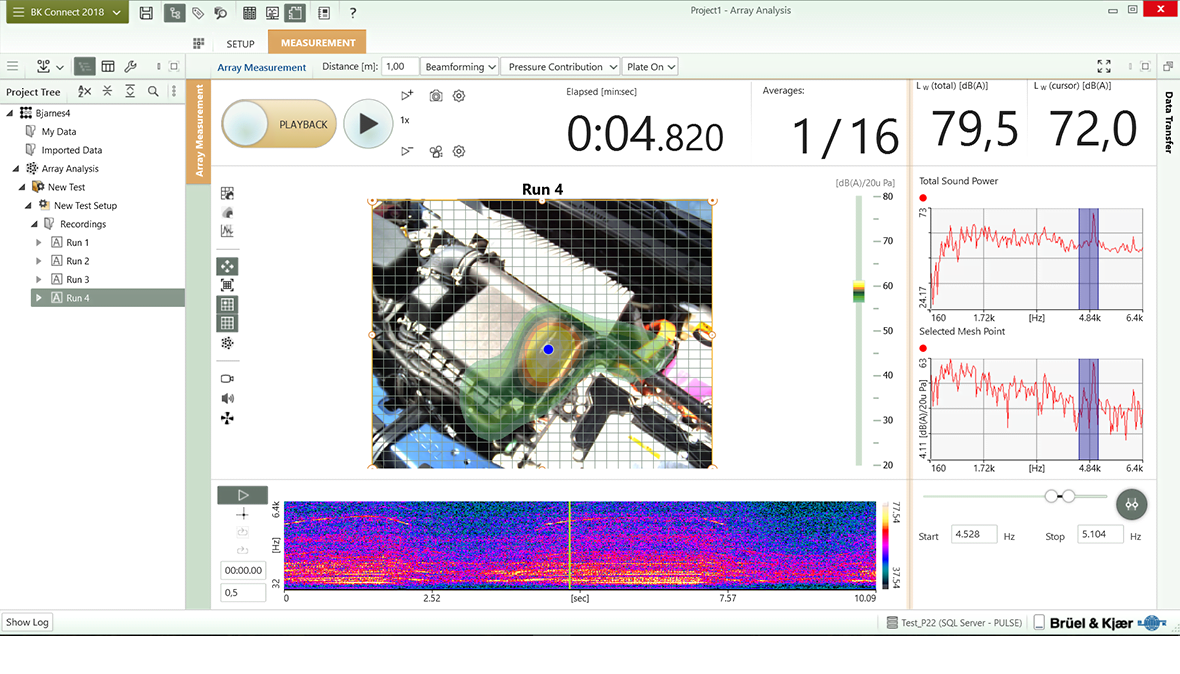

此应用程序可采集声学数据,用于噪声源定位应用,并创建声强和声压结果叠加的声云图和实时视频。
BK Connect Array Analysis是所有阵列和多点任务的起点,支持测量过程的所有方面,包括测量控制、结果验证、数据处理和重复测量。通过各种即时可用的模板,帮助操作员在几秒钟内完成常规测量的系统设置。
使用场景
- 基本阵列测量
- 产品噪声源定位与故障排除
- 探测并记录车厢异响(BSR)
- 高频声泄漏探测
- 适用于各种产业的研发、质保和排障,例如:
- 塑料和橡胶
- 暖通空调
- 医学设备
- 家用电器

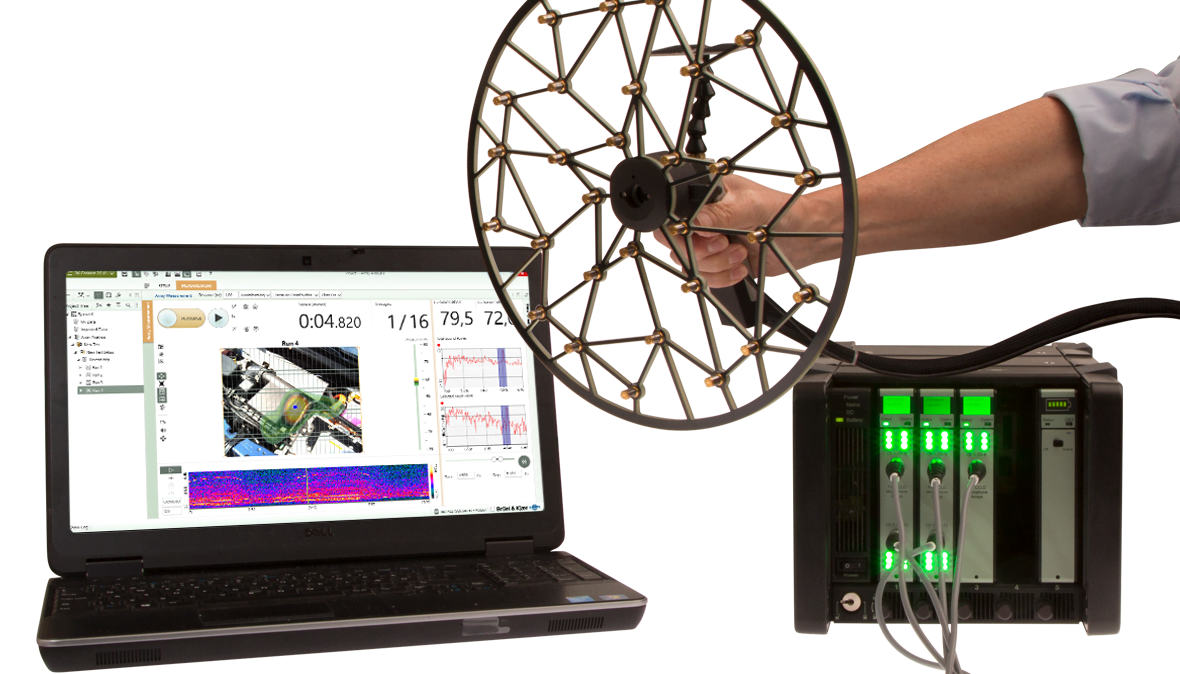

最基础的设置采用手持传声器阵列来建立声学摄相机系统:完整的实时噪声源识别工具,只需很少的培训就能使用。 通过此设置,您可以对感兴趣的事件和问题区域进行快速的声源定位,拍摄屏幕快照和录制视频,以便进一步分析。通过即时回放,您可以在调整设置(如频率范围)的同时,保证您正在记录的数据是正确的。
通过此应用程序,可以从多个位置采集数据,支持从几十通道的手持阵列到超过300个通道的大型阵列设置。在采集完毕后,数据可以传递给阵列的声学后期处理应用程序,例如ArrayPULSE Acoustic Beamforming 软件8606型,以进行更高级的分析。
功能
- 测量并记录事件的音频与视频

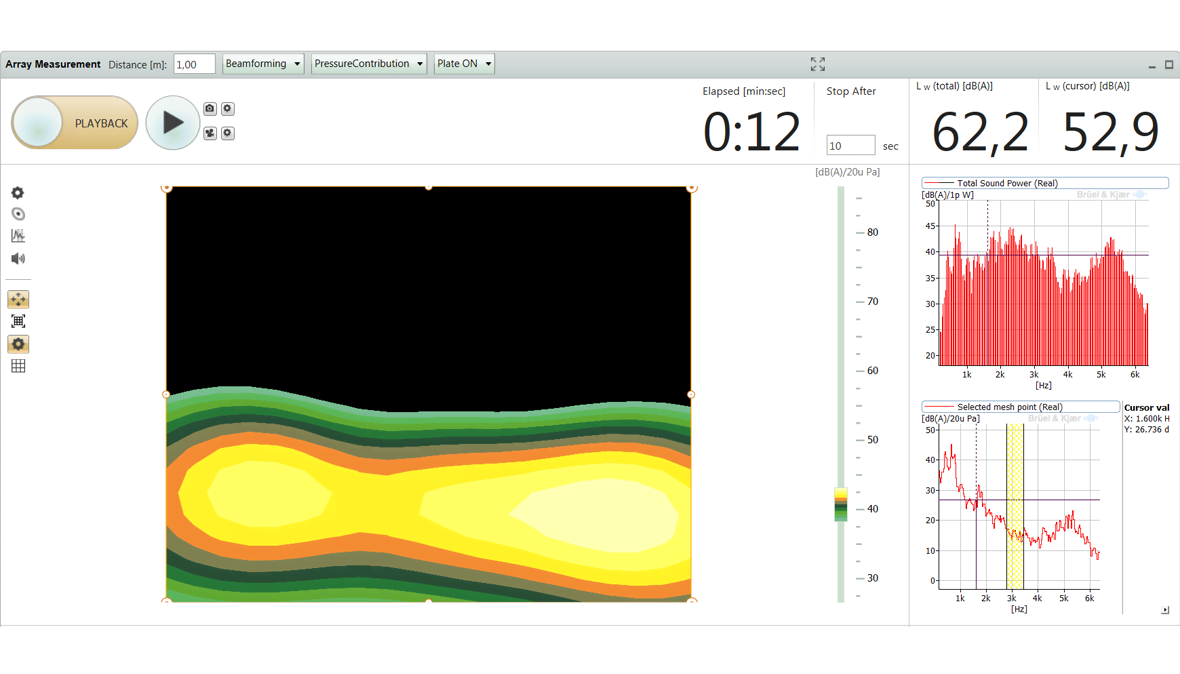

- 通过频谱图可以得到测量和回放期间的完整概览
- 可显示声压、声强与声功率图像等选项
- 运用波束形成与SONAH技术测量广泛的频率范围
- 20秒内即可启动运行
- 通过平板设备可实现远程控制
与此应用程序关联的极少数任务可能需要在一个PULSE Labshop任务中进行初始化。此许可证已嵌入此BK Connect许可证内 。
声学摄像机套件
9712型声学摄像机特别适合实时噪声源定位和映射,快速成像和视频录制-无论是在现场还是在狭小空间内。
此套件有以下特征:
- 全套系统装在一只防风雨旅行箱内
- 一体式摄像头
- 为狭小空间设计的小型手持设备
- 由于采用了不规则的阵列设置和可拆卸的支撑板,无论在近声场还是远声场均可进行声全息和声学波束成形波束形成测量
- 锂电池续航时间长达4小时

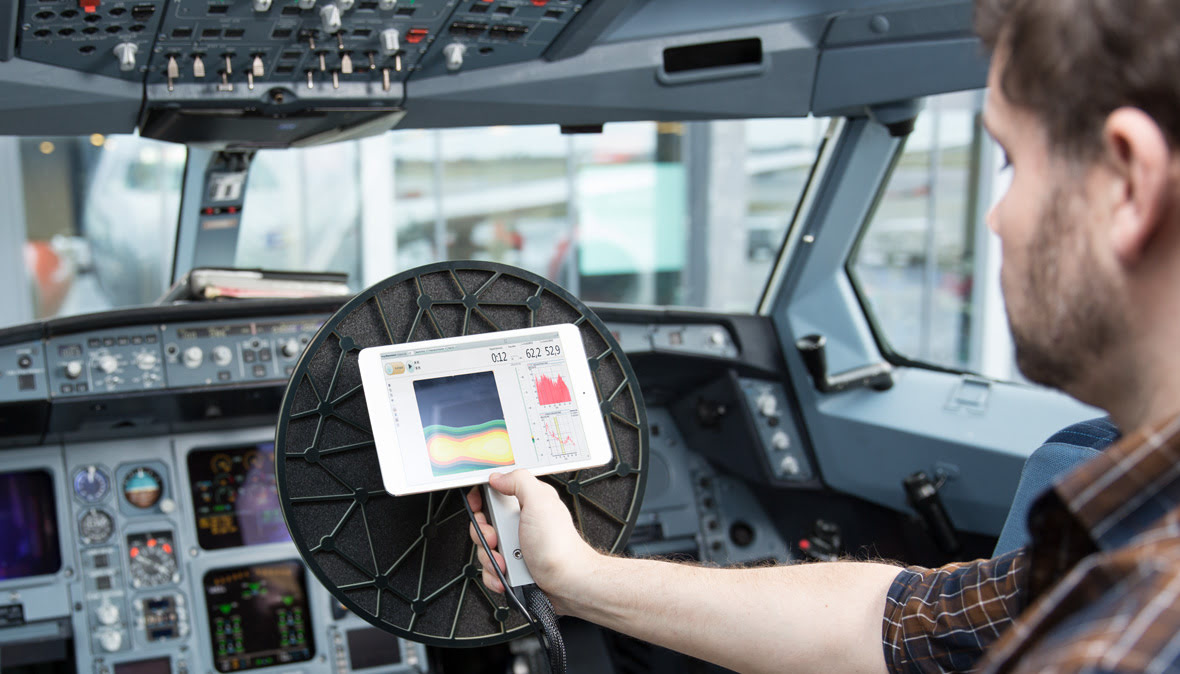

由于是实时运行的,此声学摄像机特别适合带移动部件的物体以及瞬态事件的成像。您可以用手持式阵列在移动中即时查看视频,或者在三脚架上安装阵列,方便稳态测量。由于采用了声学波束形成和统计优化近场声全息(SONAH)技术,此声学摄像机可在一个很宽的频率范围内测量。
