Ensayos de impacto a medida

¿Utiliza un martillo de impacto como fuente de excitación en sus medidas estructurales? Quizá le interese el applet BK Connect Hammer Impact. Este applet es ideal para tareas de resolución de problemas, control de calidad y ensayos de materiales que implican el uso de martillos de impacto móviles o fijos.

Los applets de BK Connect® son soluciones autónomas pensadas para el trabajo que debe hacer cada usuario. Son subconjuntos de las aplicaciones completas de BK Connect, diseñados para realizar tareas específicas.

El applet para martillos de impacto ofrece toda la funcionalidad necesaria para calcular FRF (inertancia, movilidad y compliancia), 1/FRF (masa dinámica, impedancia mecánica y rigidez) y funciones relacionadas —como autoespectros y coherencia—, a partir de medidas con martillos de impacto.

Es un applet ideal para tareas de resolución de problemas, control de calidad o ensayos de materiales que implican el uso de martillos de impacto con técnicas móviles o fijas. Permite hacer estimaciones de la frecuencia natural y de la amortiguación en estructuras con modos bien separados y ligeramente amortiguados. Además, es posible exportar las funciones de respuesta en frecuencia a BK Connect Modal Analysis para una estimación completa de los parámetros modales.

Dispone de interfaces gráficas e intuitivas para la configuración y las medidas con martillos. Ofrece feedback de voz durante la configuración y las medidas con martillos, y permite validar las medidas (rechazo de dobles impactos, impactos demasiado suaves o atenuaciones inaceptables del nivel de fuerza). Por todas estas características, BK Connect Hammer Impact Applet es una herramienta potente y cómoda de usar para los ensayos con martillos de impacto.

Solo ofrece los elementos y la funcionalidad que se necesitan. De este modo, el usuario puede centrarse en el proceso de ensayo y compartir datos con otros usuarios en toda la plataforma BK Connect. Y a un precio en línea con las necesidades.

M1 octubre de 2020 fig1
Fig. 1: Configuración del martillo: El nivel de activación y la histéresis se ajustan mediante una serie de impactos de prueba (gráfico superior). Los efectos de las variaciones en los ajustes de activación, como el retardo previo, se pueden observan de forma interactiva (gráficos inferiores). La función de autoajuste establece automáticamente el nivel de activación y la histéresis.

M1 octubre de 2020 fig2
Fig. 2: Configuración del martillo: La ponderación temporal se puede definir de forma interactiva. La fuerza de entrada en bruto y la respuesta de aceleración (gráficos superiores) se pueden comparar con los datos ponderados (gráficos inferiores).

M1 octubre de 2020 fig3

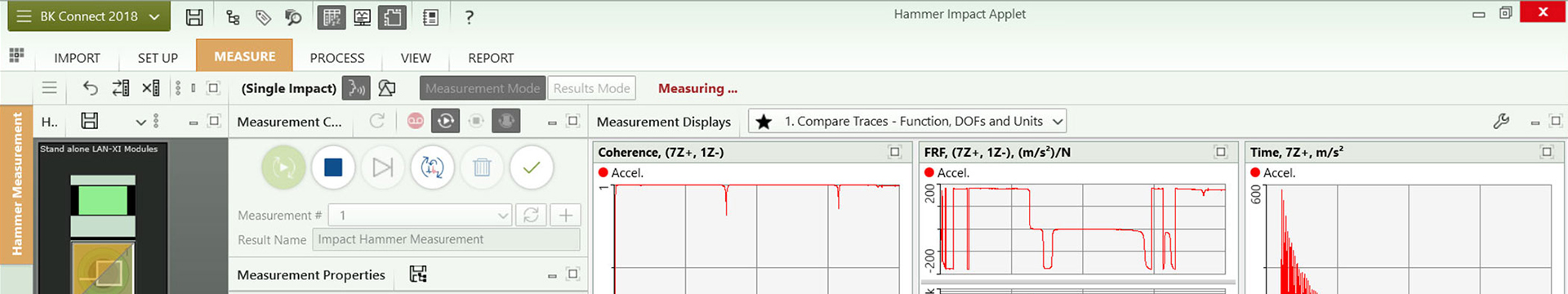

Fig. 3: Esta tarea de medición con un martillo muestra la coherencia, la FRF y la señal temporal del acelerómetro de respuesta. También se muestran los monitores del contador de promedios, de activación de señal y de validación de impactos.

M1 octubre de 2020 fig4
Fig. 4: Frecuencia de resonancia, ancho de banda de 3 dB y coeficiente de amortiguación para el tercer modo. Se pueden obtener estimaciones de modos más amortiguados utilizando una mayor resolución de frecuencia.
