Beamforming

Elle convient plus particulièrement aux objets de grandes dimensions, par exemple des véhicules en soufflerie, où l'antenne microphonique est placée relativement loin de la source de bruit à l'écart des turbulences du flux d'air. Le nombre de microphones sur l'antenne peut varier de 18 à 144. Une caméra intégrée fournit une documentation simple et intuitive des mesures. Au beamforming standard, viennent s’ajouter des algorithmes de traitement de carte ayant pour but l’amélioration de la résolution spatiale et la discrimination de sources secondaires potentiellement masquées par le calcule classique.

Le beamforming convient pour des fréquences moyennes à élevées (de 500 Hz à 20 kHz). Lorsqu'elle est utilisée à proximité des sources sonores comme des moteurs en banc d’essais, notre technique brevetée d'holographie bande large (WBH – Wide Band Holography) permet de mesurer sur une plage de fréquence très large. En option, cette technique permet de traiter des signaux non-stationnaires tels que des montées ou descentes en régime, en ce en fonction du temps, de l’angle ou de la vitesse de rotation.

Système recommandé

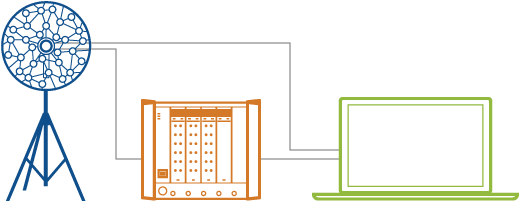

Un système PULSE Beamforming de base avec logiciel de mesurage et de post-traitement, un antenne plane circulaire de 18 microphones et un module d'acquisition de données LAN-XI convient parfaitement à l'identification des sources de bruit, à la recherche des anomalies, à la détection de bruits parasites (Buzz, Squeak and Rattle) et aux mesurages du bruit sur des sites industriels. En une seule passe, l'antenne microphonique du système détecte la direction d'arrivée des flux générés par les sources sonores. Des fonctions holographiques peuvent aussi lui être ajoutées.

> Beamforming measurements on a superkart (Vidéo)
