Beamforming

음원의 상대 음압과 음향 강도 기여를 mapping하기 위한 손쉬운 측정 솔루션은 array가 난기류 외부에서 음원으로부터 상대적으로 멀리 위치한 경우, wind tunnel의 차량과 같은 대형 물체에 아주 적합합니다.

Ask an Expert

Array 마이크로폰은 18 ~ 144개로 다양할 있습니다. 통합 카메라는 곧바로 정확한 기록을 제공합니다. 개선된 beamforming 기술은 공간 해상도를 향상시키는 사용할 있습니다.

Acoustic beamforming using an array

Beamforming 중주파에서 고주파까지 유효합니다(500 Hz ~ 20 kHz). 실험실의 엔진과 같이 음원 가까이에 있을 경우 특허받은 광대역 홀로그래피는 매우 넓은 주파수 범위에 걸쳐 측정에 사용할 있습니다. 일시적인 옵션을 추가하면 시간, RPM 각도 범위에서 평균을 계산할 있으므로 파워트레인 분석이 훨씬 쉬워집니다.

System suggestion

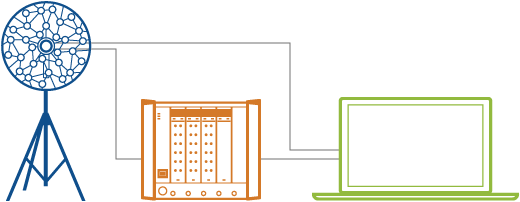

PULSE beamforming system에는 측정 분석 소프트웨어, 18 마이크로폰, planar sliced wheel array, LAN-XI 포함되어 있습니다. 시스템은 NSI(Noise Source Identification), 문제 해결 조사, squeak, rattle 테스트, 공장 소음 측정에 탁월합니다. 시스템은 마이크로폰의 array 사용한 1회의 간단한 측정으로 소음원의 음향 매핑을 제공하여 소음원으로부터 소음 시작 방향을 감지할 있습니다. 홀로그래피로 시스템을 확장할 있습니다.

> Beamforming measurements on a superkart (Video)
