Schallleistung auf Basis von Schallintensitätsmessungen

Traditionell musste zur Bestimmung der Schallleistung die Schallquelle in speziell konstruierten Räumen (reflexionsarme oder Hallräume) angebracht werden.

Traditionell musste zur Bestimmung der Schallleistung die Schallquelle in speziell konstruierten Räumen (reflexionsarme oder Hallräume) angebracht werden. Dagegen kann die Schallintensität einer Quelle in jedem Schallfeld gemessen und daraus die Schallleistung direkt bestimmt werden. Kontinuierliche Hintergrundgeräusche liefern keinen Beitrag zur Schallleistung, wenn die Intensität über einer geschlossenen Fläche gemessen wird. Deshalb können Messungen an einzelnen Maschinen oder Komponenten erfolgen, während andere Quellen Schall abstrahlen. Da die Schallintensität als vektorielle Größe sowohl Betrag als auch Richtung besitzt, eignet sie sich sehr gut zur Schallquellenortung. Damit können die Abstrahlungsmuster komplexer vibrierender Maschinen vor Ort untersucht werden.

Systemvorschlag

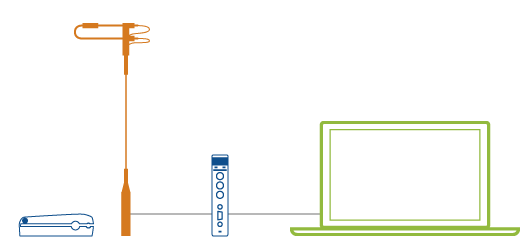

Sound intensity based sound power system overview

Mit PULSE Schallleistung und der Schallintensitätssoftware Typ 7882 kann die Schallleistung nach ISO 9614 Teil 1, 2 und 3 bestimmt, gespeichert und mithilfe spezieller Vorlagen dokumentiert werden. Alle drei Normen erfordern dieselbe Hardware. Um die Forderungen der gewählten Norm zu erfüllen, werden Sie von einer speziellen PULSE Vorlage mithilfe einer Aufgabenliste durch die einzelnen Schritte geführt. Die Aufgabenliste berücksichtigt die Ähnlichkeiten zwischen den Normen und stellt eine intuitive Benutzeroberfläche dar.

Ein portables, handgehaltenes Schallintensitätsanalysesystem, bestehend aus dem zweikanaligen handgehaltenen Analysator Typ 2270 (mit Schallpegelmesser), der Schallintensitätssoftware BZ-7233 und einem Schallintensitätssonden-Kit Typ 3654, ist ebenfalls erhältlich.

Sound power with hand-held sound intensity system
