Typ 3663

Sonoscout - iPad-basierter Datenrecorder

Unser intuitives und tragbares System, das NVH-Daten (Noise, Vibration and Harshness) einschließlich CAN-Daten schnell aufzeichnet und Ergebnisse sofort mit einem Tablet analysiert.

Angebot anfordern

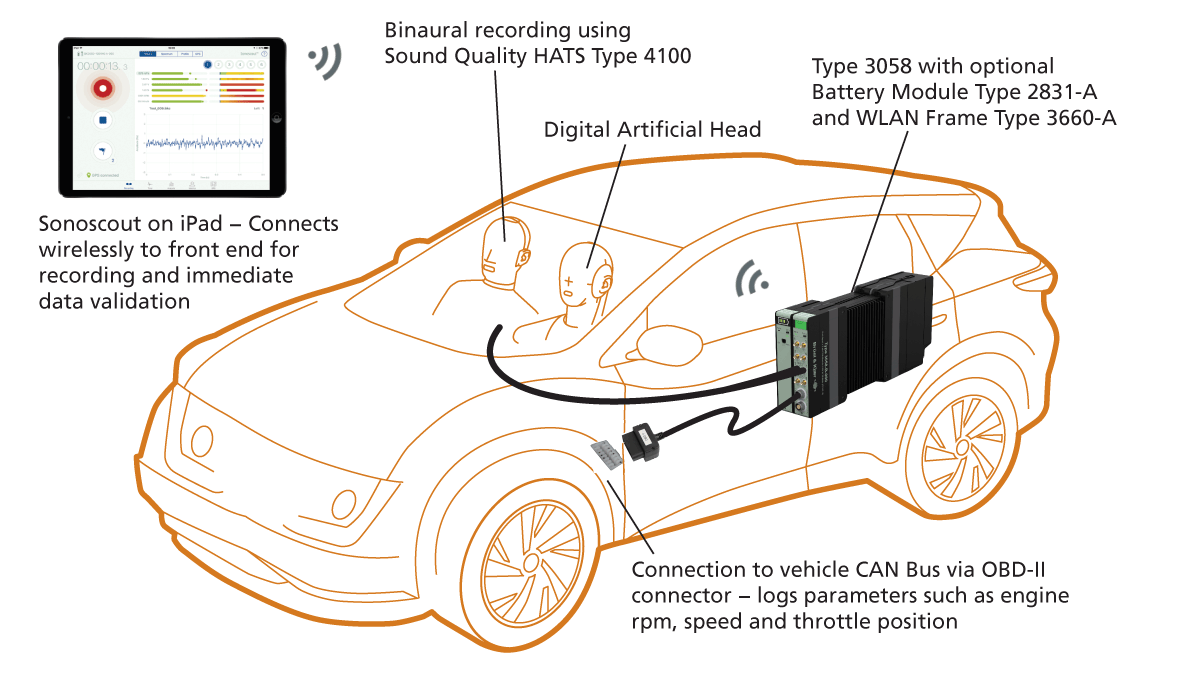

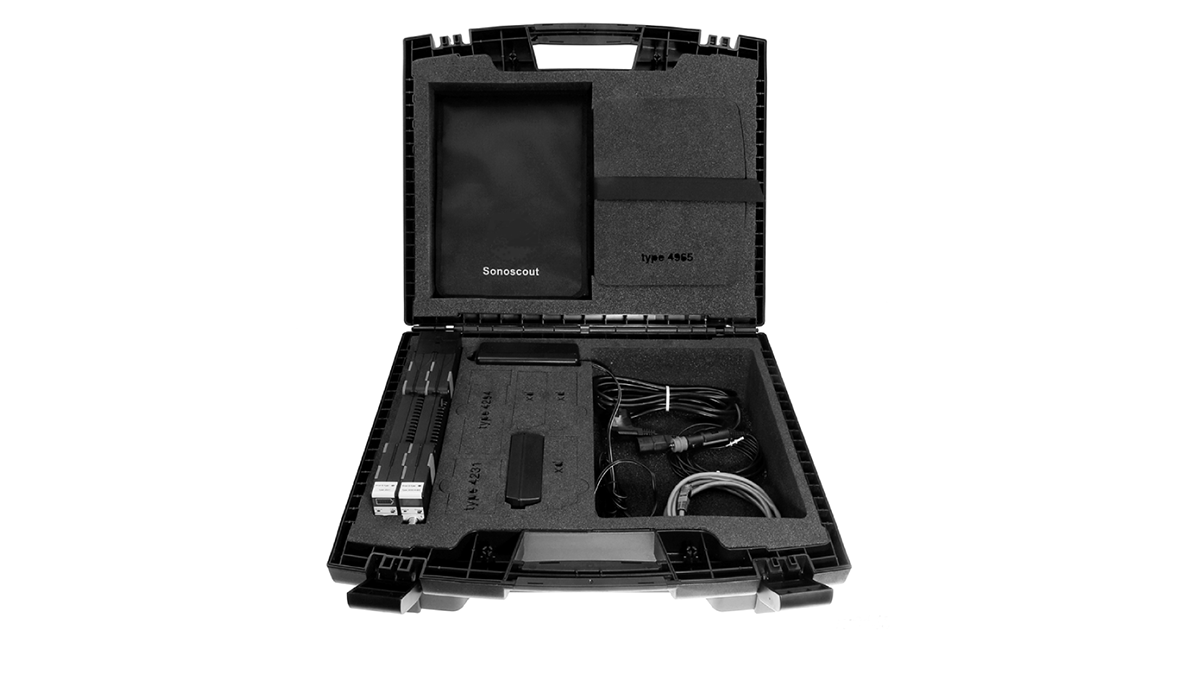

Sonoscout ist ein System, das mithilfe einer App auf einem iPad® eine drahtlose Datenerfassungseinheit steuert. An das robuste Frontend können bis zu 12 Sensoren angeschlossen werden, beispielsweise ein binaurales Headset für Aufzeichnungen direkt an den Fahrerohrpositionen im Fahrzeug oder zwei unabhängige CAN-Buseingänge und bis zu acht Sensoren (abhängig von der Frontend-Konfiguration).

Das batteriebetriebene Frontend überträgt Daten an das iPad. Ohne WLAN kann die Aufzeichnung auch direkt auf die interne SD-Karte des Frontends erfolgen. Mit der intuitiven App ist es einfach, grundlegende Analysen auszuführen oder Aufnahmen abzuspielen und anzuhören, bevor die Dateien für eine weitere Analyse und zur Archivierung nach BK Connect und PULSE Reflex exportiert werden können.

Sie können die Sonoscout-App im kostenlosen Demo-Modus ausprobieren.

MÖGLICHE ANWENDUNGEN

  • Allgemeine Aufzeichnung und Analyse von Schall und Schwingungen, z. B. bei der Fehlersuche
  • Einhändige Aufnahme von Ansaug- und Auspuffgeräuschen für das Benchmarking von Konkurrenzfahrzeugen
  • Schnelle Aufzeichnung an der Ohrposition und sofortige Wiedergabe, beispielsweise Kabinengeräusche bei der Flugerprobung
  • Erfassung von Rohdaten (einschließlich CAN-Daten für Verbrennungsmotoren, Elektro- und Hybridfahrzeuge) für die Eingabe in NVH-Simulatormodelle aktueller Fahrzeuge und potenzieller Designvarianten

MERKMALE

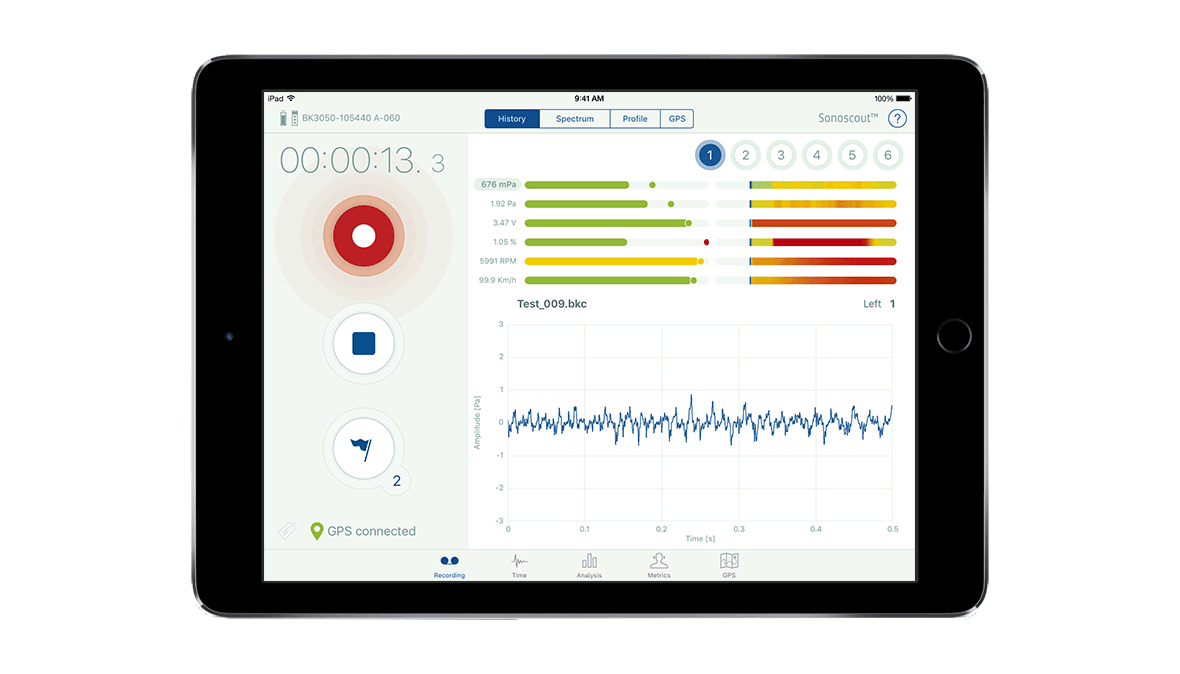

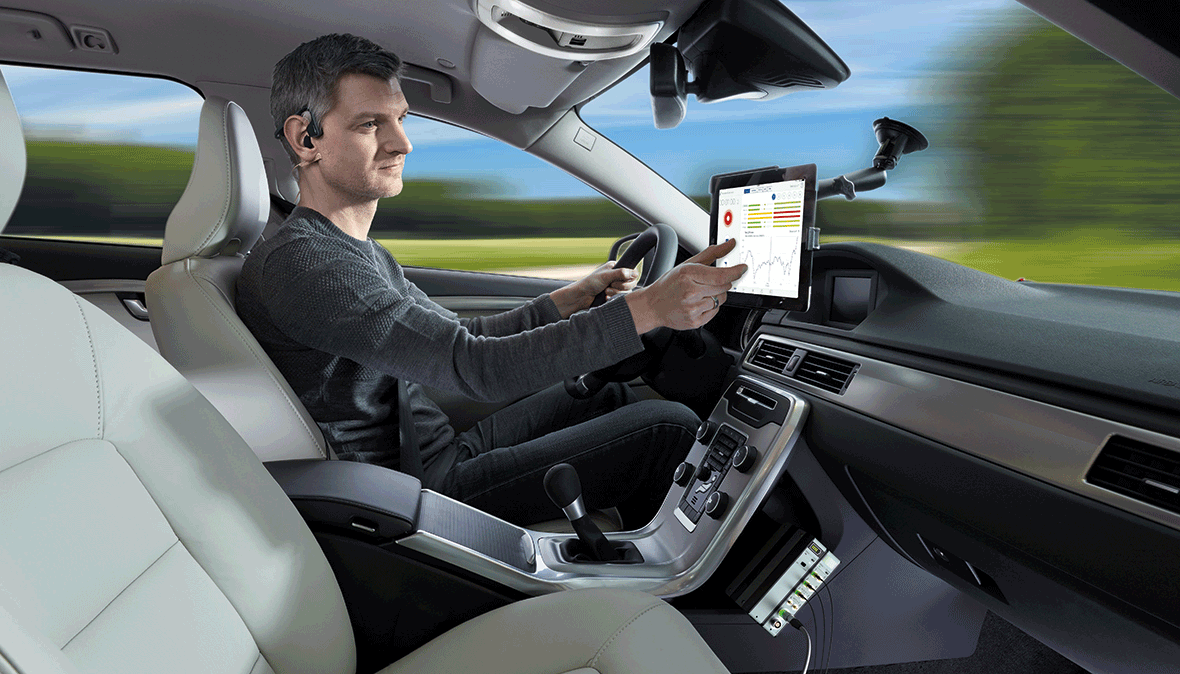

Das iPad kann im Fahrzeug am Armaturenbrett befestigt werden. Große Schaltflächen und übersichtliche Displays sind dabei hilfreich, die Tests zu kontrollieren und die verschiedenen Signale (akustische, Schwingungen, Drehzahl und CAN-Bus) zu visualisieren. Um die Sicherheit beim Fahren zu erhöhen, kann eine automatische Triggerung anhand von Pegel- oder GPS-Ereignissen erfolgen.

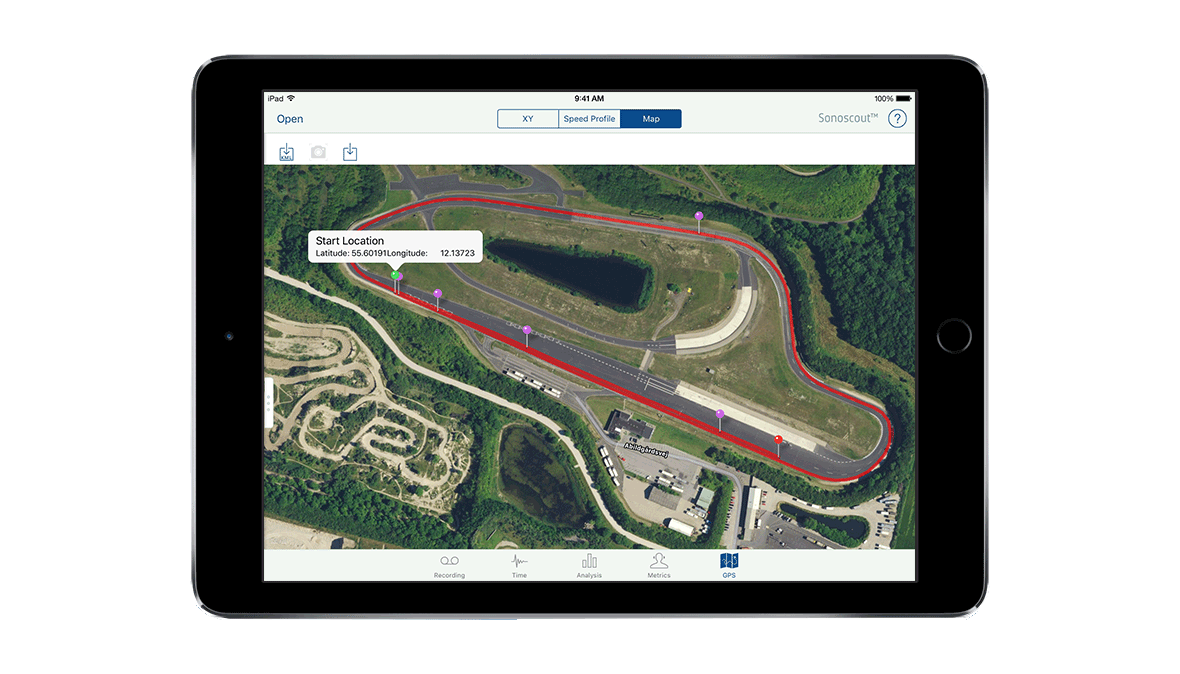

Während der Messung können Sie Screenshots mit den angezeigten Daten durch Antippen einer einzigen Schaltfläche speichern. Durch Antippen des Bildschirms können auch wichtige Ereignisse und Zeiträume markiert werden. Sonoscout markiert die Strecke automatisch mittels GPS und zeigt markierte Ereignisse später in Google Earth an, inklusive der jeweiligen Position. Sie können die Berichterstellung direkt auf dem iPad beginnen und dafür beliebige Apps von Microsoft Office® nutzen.

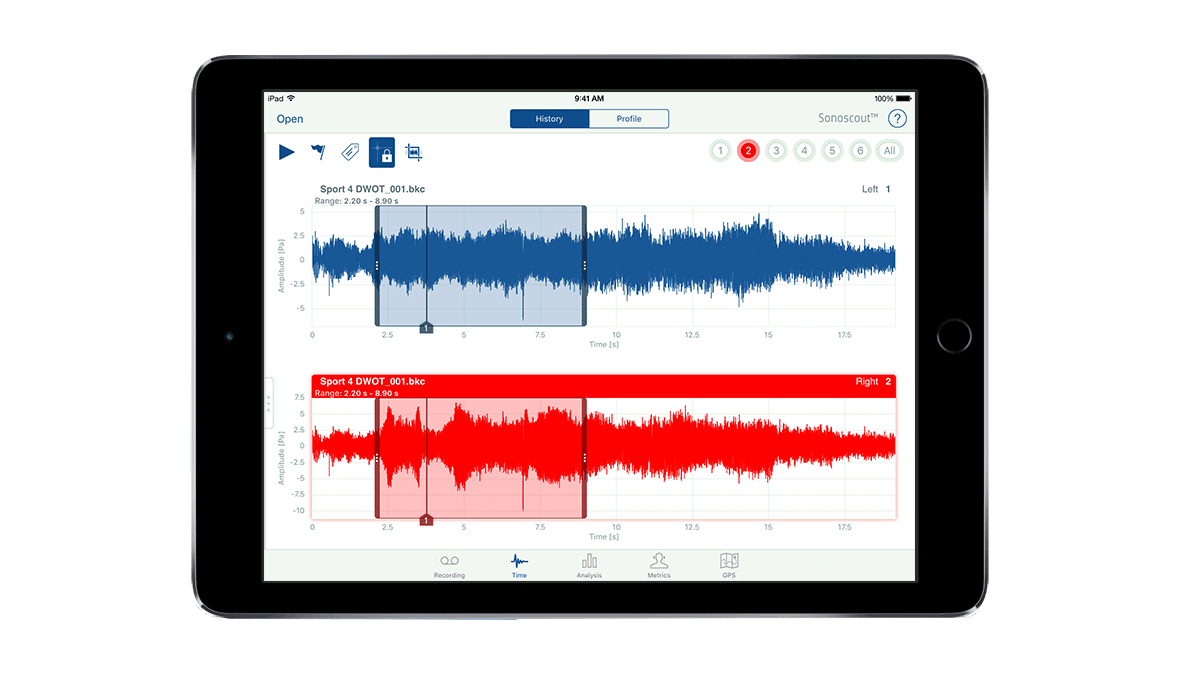

Nach der Aufzeichnung können Sie Pegel-Zeitverläufe sofort abspielen und zwei Kanäle abhören oder die Daten näher untersuchen sowie diese mit anderen Tests und anderen Fahrzeugen vergleichen.

FUNKTIONEN

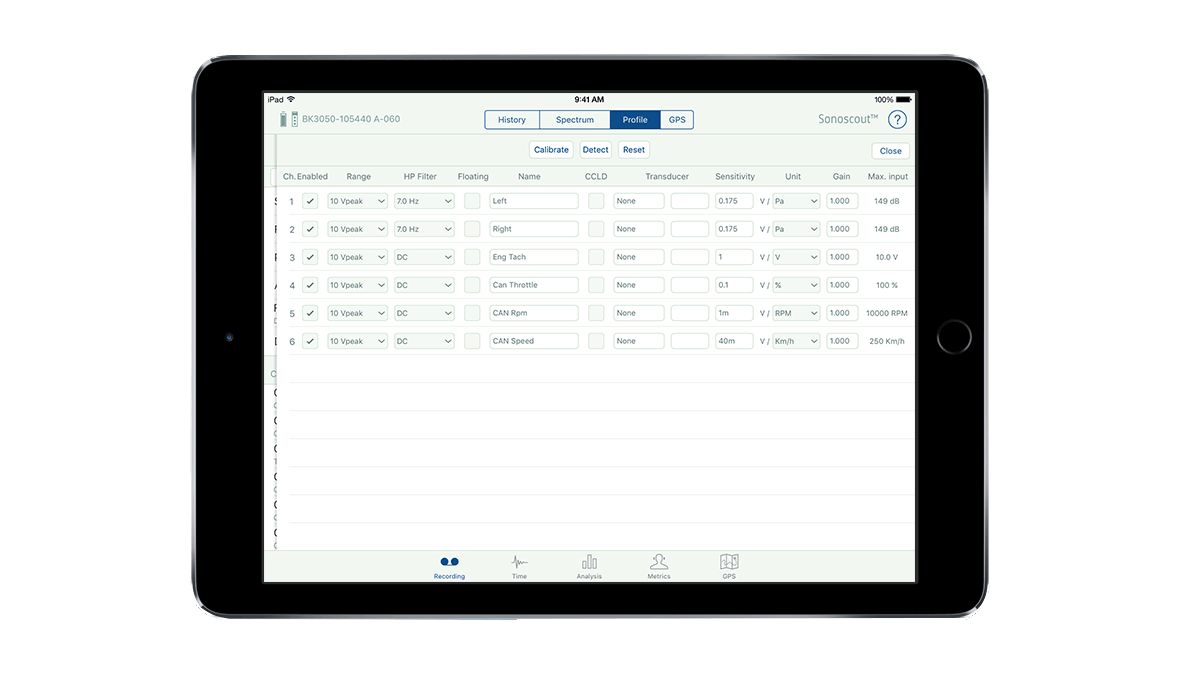

  • Automatischer Kalibriervorgang
  • „Abhören“ von Beschleunigungsaufnehmern, um die korrekte Befestigung zu überprüfen
  • Dank Dyn-X-Technologie entfällt das Einstellen von Eingangsspannungsbereichen
  • Dokumentation des Tests mit dem iPad – Fotos und Videos der Einstellungen und des Aufbaus usw.
  • Unterstützung von TEDS zur automatischen Erkennung von Sensoren
  • Integrierte CAN-Bus-Schnittstelle
  • Protokolliert alle CAN-Daten, einschließlich Motordrehzahl, Geschwindigkeit, Gaspedalstellung u. a. (mit LAN-XI CAN-Bus-Modul Typ 3058)
  • Pre-Trigger- und Auto-Stopp-Funktionen

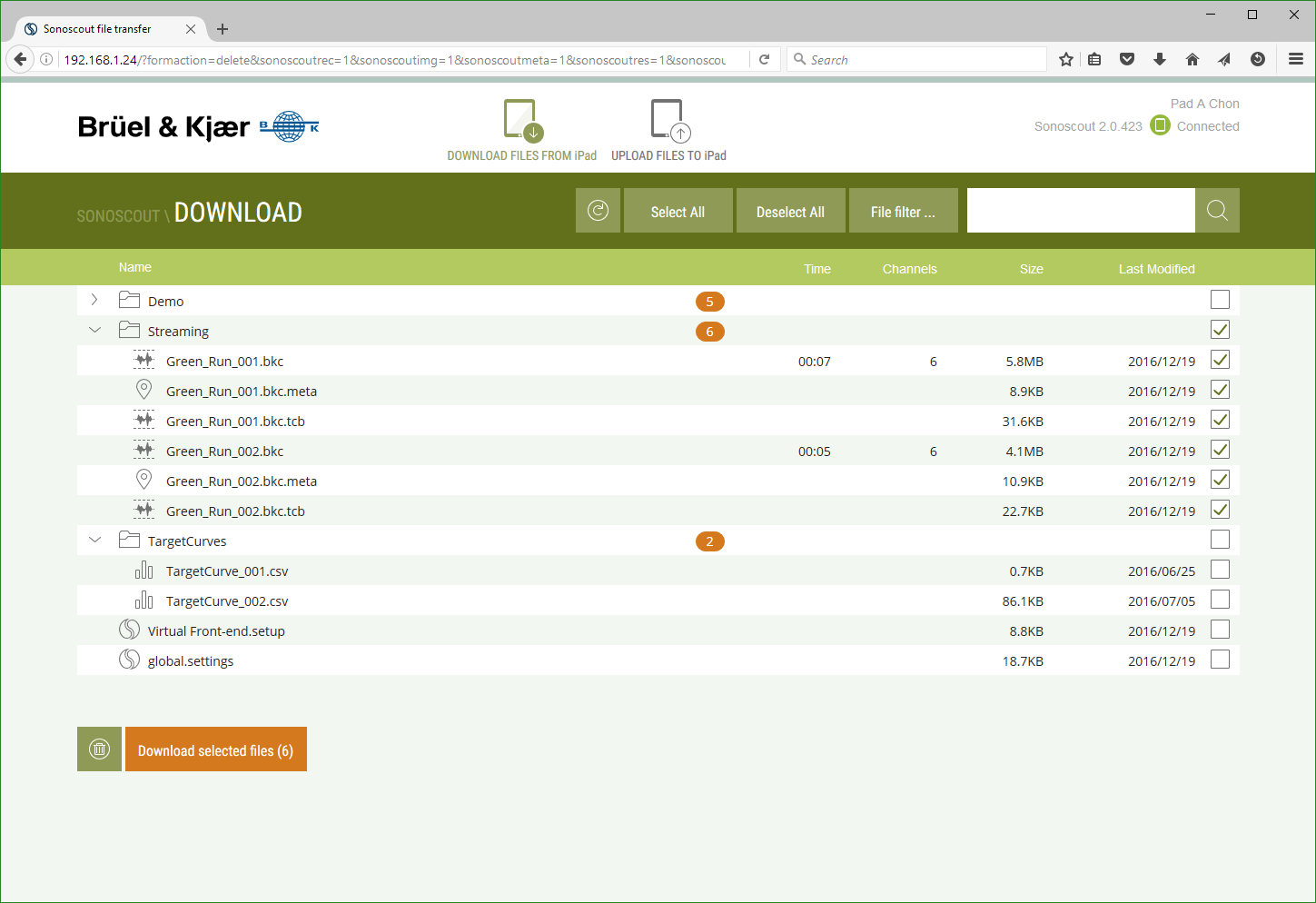

  • Datenexport in gängigen Dateiformaten: .bkc, .pti, .wav, .hdf, .sdf, .asq-wav

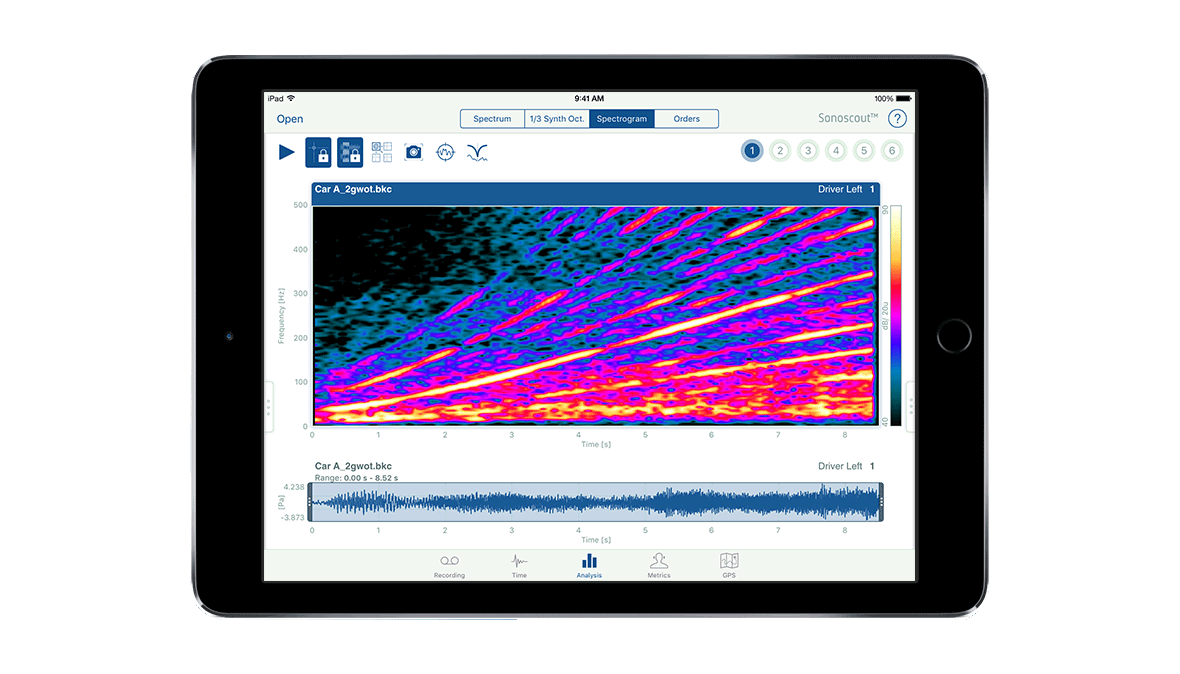

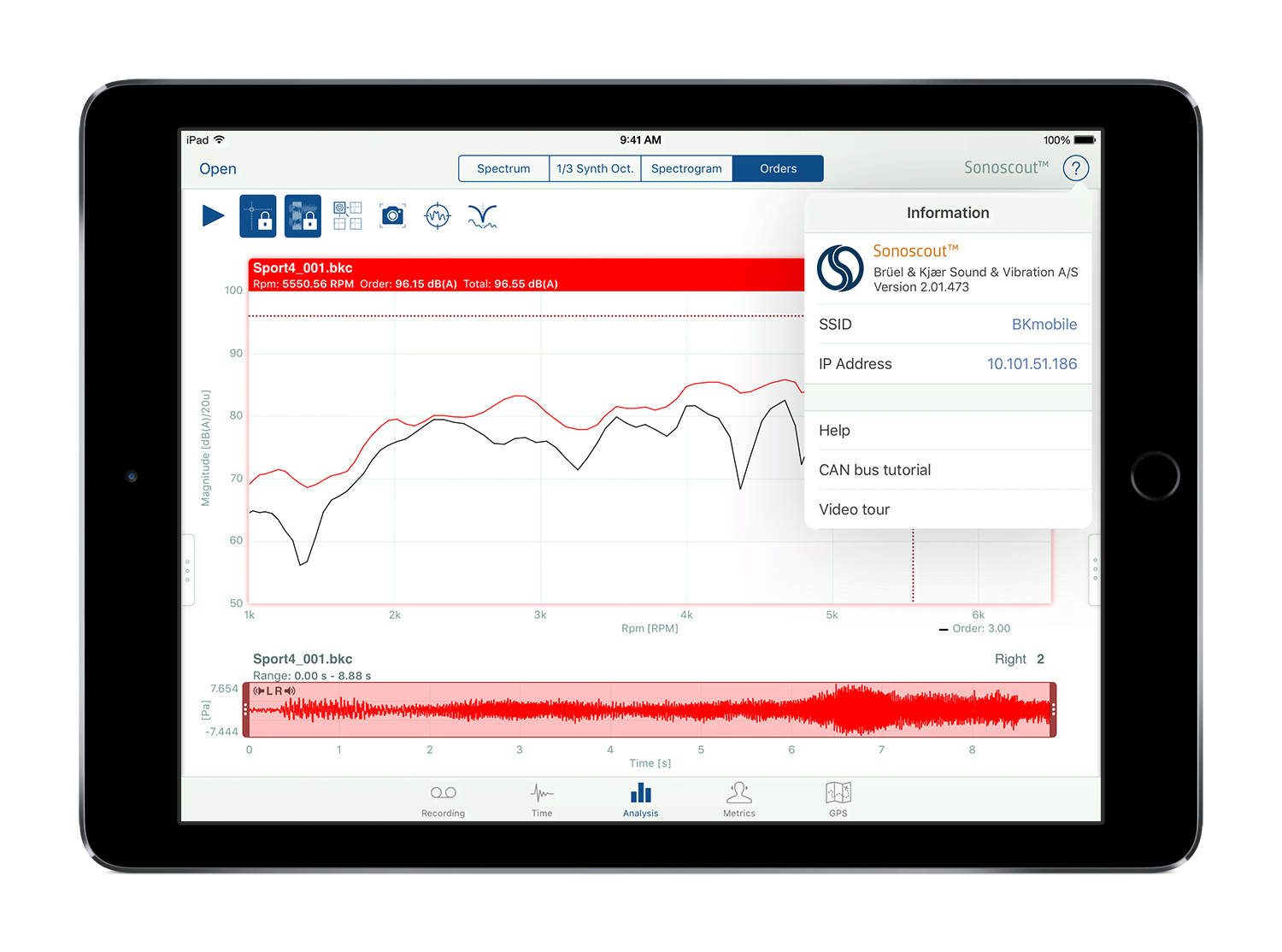

  • FFT, Ordnungsanalyse, Campbell-Diagramme, psychoakustische Parameter
  • Schmalband- und Terzbandanalyse (synthetisiert)
  • Aufzeichnungsmöglichkeit auf SD-Karte für Frontend mit iPad-Steuerung

Softwarepaket für sofort einsatzfähiges Analysesystem
Sie können Sonoscout in einem Komplettpaket mit BK Connect PC-Software für Datendarstellung, Zeitbearbeitung und Datenverwaltung, mit Wartungsupdates für die Software und mit Expertensupport erhalten.

DOWNLOAD

Laden Sie die Sonoscout App aus dem App StoreSM herunter und probieren Sie sie im Demo-Modus mit einem virtuellen Datenerfassungs-Frontend aus

DATENERFASSUNGSHARDWARE

Das System basiert auf unserer modularen LAN-XI Datenerfassungshardware, die das universelle Rückgrat unserer Datenanalysesysteme darstellt. Wenn Sie bereits LAN-XI-Hardware besitzen, können Sie diese mit Sonoscout erweitern.

MÖCHTEN SIE MEHR ÜBER CAN-BUS ERFAHREN?

Wir haben ein interaktives Lernprogramm entwickelt, das neben einer Einführung in den CAN-Bus auch Vorschläge für die Konfiguration von Systemen zur Aufzeichnung von CAN-Parametern im Fahrzeug enthält, sowie eine Übersicht von Normen, die für die Integration von CAN-Bus-Daten in Datenerfassungssysteme relevant sind

CAN-Bus-LernprogrammCAN-Bus-Lernprogramm öffnen
