TYP 8608

Software für akustisches Beamforming

Schnelle Schallquellenortung in einer einzigen Messung sowie Kartierung bewegter und stationärer Objekte mit einem Mikrofon-Array in einiger Entfernung vom Prüfobjekt.

Angebot anfordern

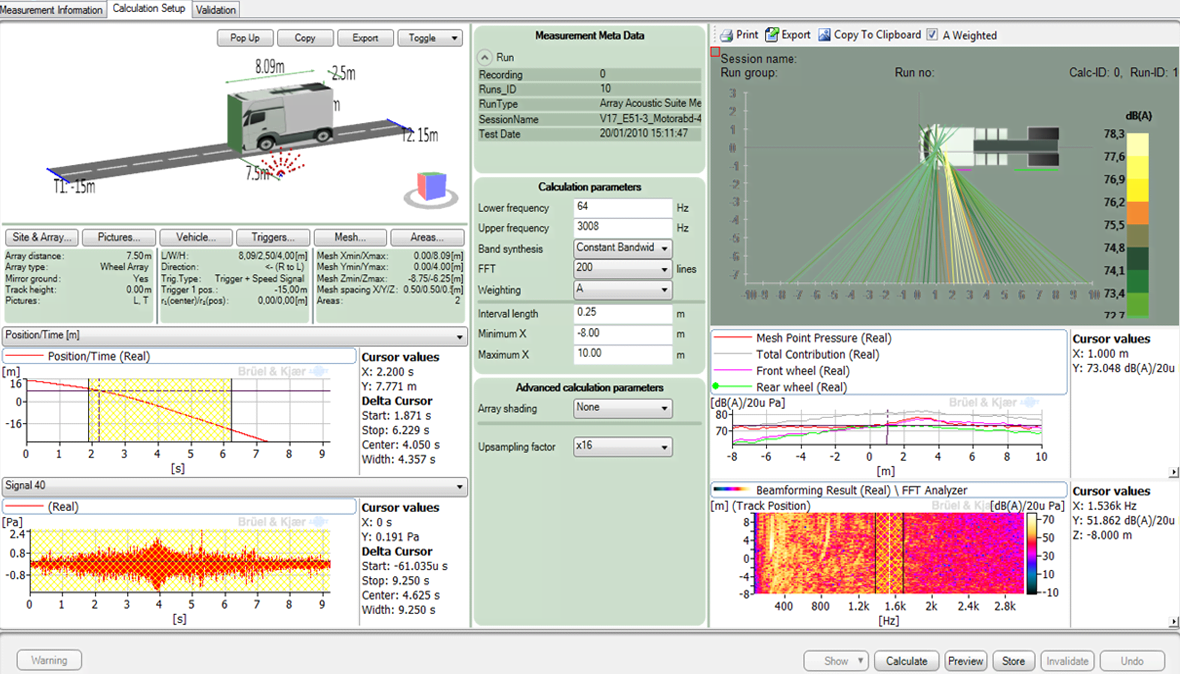

Beim akustischen Beamforming werden Schallquellen abgebildet, indem Schallpegel nach der Richtung ihres Ursprungs differenziert werden. Ein Mikrofon-Array misst das Schallfeld von einer Position in einiger Entfernung vom Prüfobjekt. Auf der Schallkartierung erscheinen Schallstärke und Richtwirkung in Form von Farben, die von den Schallquellen ausgehen. Mithilfe der auf dem Array montierten Kamera können Fotos und Videos überlagert werden, um die Zuordnung zum Prüfobjekt zu erleichtern.

Beamforming verwendet eine Schnappschussmessung (alle Kanäle werden gleichzeitig gemessen) und ist damit eine schnelle Methode zur Schallquellenortung. Aufwendige Messanlagen wie reflexionsarme Räume und Windkanäle können hiermit optimal genutzt werden und man kann die vielen Einzelmessungen der traditionellen Verfahren mit Schallintensitätssonde vermeiden.

MÖGLICHE ANWENDUNGEN

  • Optimierung der Innengeräusche von Fahrzeugen
  • Aeroakustische Schallquellenortung in Windkanälen

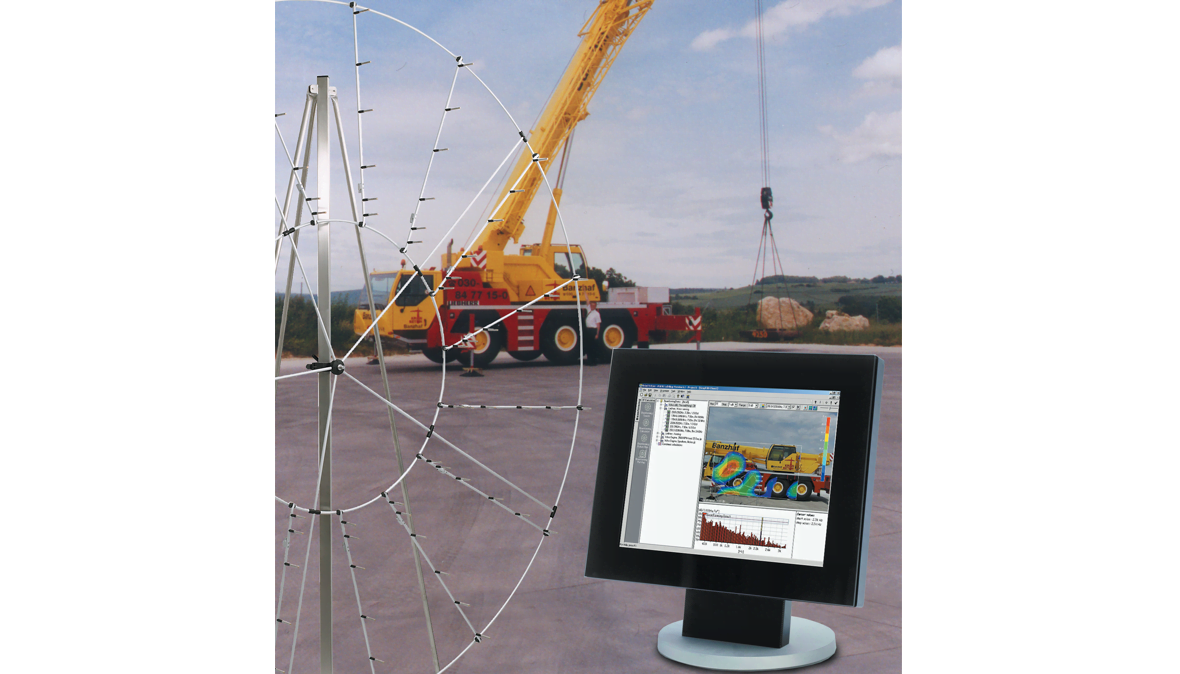

  • Ortung von besonders schallintensiven Stellen (Hotspots) an großen Arbeitsmaschinen im Freien
  • Akustische Leckortung an Fahrzeugdichtungen
  • Erkennung von BSR-Störgeräuschen in Fahrzeugkabinen
  • Schallquellenortung an bewegten Objekten
  • Schallquellenidentifizierung unter Wasser (NSI)

Mit PULSE Beamforming-Software können selbst große Objekte mit kleinen Arrays abgebildet werden. Es ist möglich, ein Gesamtfahrzeug von einer einzigen Messposition aus zu kartieren. Da das Mikrofon-Array sich in einiger Entfernung vom Prüfobjekt befinden kann, lassen sich turbulente Schallfelder (wie in Windkanälen) leicht vermeiden.

FUNKTIONEN

  • Typische Anwendung für mittlere bis hohe Frequenzen (500 Hz bis 20 kHz)
  • Messungen aus einiger Entfernung, außerhalb von turbulenten Luftströmen
  • Schnelle Schnappschussmessungen
  • Erfassung transienter Lärmereignisse

WEITERE FUNKTIONEN

Wenn das Prüfobjekt aus nicht-kohärenten Quellen zusammengesetzt ist, kann der verfeinerte Beamforming-Algorithmus von Brüel & Kjær die räumliche Auflösung der Kartierung um den Faktor drei oder mehr verbessern. Zur Schallquellenortung an bewegten Objekten bieten wir spezielle Beamforming-Optionen für Straßen- und Schienenfahrzeuge, Flugzeuge und Windturbinen an.

Weitere Informationen zu zusätzlichen Optionen, wie transiente Messungen und Berechnung von Metriken für Klangqualität, finden Sie unter Optionen für akustische Arrays

Akustisches Beamforming ist ein Berechnungsverfahren, das zur Erfassung der akustischen Daten Acoustic Test Consultant Typ 7761 verwendet.
